在AI大模型訓練、高性能計算（HPC）等場景中，數據中心網絡需要承載海量高速數據交互，而200G端口拆分雙100G的組網需求，往往會因設備兼容性、信號適配等問題陷入部署困境。近期我們基于光潤通定制AOC線纜，成功實現了Mellanox 8700交換機與MCX653106A-ECAT網卡的200G轉雙100G穩定互連，今天就來和大家拆解這套方案的技術細節與實操經驗。
一、場景痛點：200G轉雙100G組網的兩大核心難題
本次需求的核心是實現Mellanox 8700交換機200G端口→雙Mellanox 100G網卡的鏈路搭建，看似簡單的速率拆分，實際部署中卻遇到了兩個關鍵阻礙：
1、端口速率協商障礙
Mellanox 8700交換機200G端口默認輸出200G信號，而對端MCX653106A-ECAT網卡為100G規格，若不手動配置交換機端口的拆分模式，鏈路會因速率不匹配無法連通。且網卡存在QSFP56（50×2=100G）和QSFP28（25×4=100G）兩種封裝，需保障信號模式的精準適配。
2、非原廠光模塊的兼容性限制
Mellanox設備對光模塊/線纜有嚴格的原廠校驗機制，非官方配件會被觸發監控限制（如禁止發光、鏈路中斷），普通通用型AOC線纜接入后直接無法完成協議握手，這是高端 Mellanox 生態組網的典型 “卡點”。
二、解決方案：光潤通200G一分二定制AOC線纜的技術突破

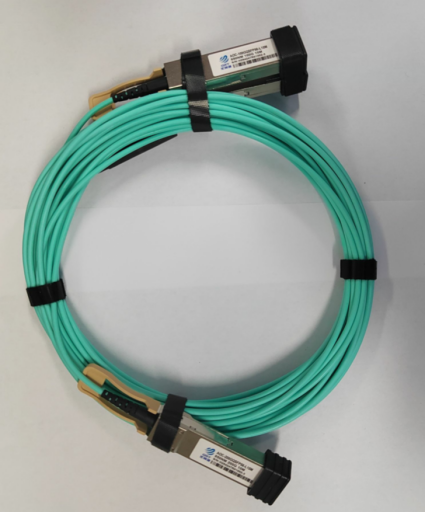

針對上述痛點，我們選用了光潤通型號為AOC-200GQSFP56L9.5M-2*100GQSFP56-L0.5M-3.0-OM3的定制AOC線纜，從固件適配和信號調優兩方面實現了鏈路的無縫打通。
1、 固件級深度適配，解除原廠設備限制
通用AOC線纜無法通過Mellanox設備校驗的核心原因是EEPROM信息不匹配，Mellanox 設備會核驗?zāi)K的廠商信息、序列號、兼容碼等數據。我們通過調試光模塊內部程序，嚴格按照SFF-8636/CMIS標準及Mellanox設備的專屬預期值，重寫了AOC模塊的EEPROM數據，使其能被交換機和網卡識別為 “友好設備”，順利解除了發光和通訊限制。
2、 信號完整性調優，適配端口拆分模式
該AOC線纜的核心優勢是200G端一分二輸出雙100G信號，200G端采用 4×50G PAM4信號模式，拆分后100G端為2×50G PAM4模式，完美匹配MCX653106A-ECAT網卡的信號規格。同時針對Mellanox設備的SerDes參數特性，優化了線纜內部驅動芯片的均衡與增益設置，保障了長距離傳輸后的眼圖質量，將預前向糾錯誤碼率（Pre-FEC BER）控制在極低水平。
3、簡化配置，實現即插即用
在完成線纜固件適配后，僅需在Mellanox 8700交換機側將200G端口配置為2×100G 拆分輸出模式，無需額外配置鏈路類型或強制速率，即可實現交換機與雙網卡的穩定互連，大幅降低了部署的技術門檻。
三、方案優勢：對比通用AOC的核心價值
為了更直觀體現定制方案的優勢，我們做了如下對比：
對比維度 | 通用AOC方案 | 光潤通定制AOC方案 | 客戶側價值 |
部署效率 | 需反復調試EEPROM和端口參數，易因兼容性失敗 | 固件預適配，僅需配置端口拆分模式，一次部署成功 | 縮短上線周期，降低人力調試成本 |
鏈路穩定性 | 存在信號失配風險，易出現端口震蕩、速率降級 | 針對性優化SerDes參數，鏈路誤碼率極低 | 保障AI訓練、HPC 計算等核心業務連續性 |
運維可視性 | DDM診斷信息不全，存在運維盲區 | 支持完整的溫度、光功率等參數監控，可觸發閾值告警 | 實現網絡健康狀態的主動預判與故障定位 |
生態兼容性 | 無法通過Mellanox 原廠校驗，易被限制功能 | 深度融入Mellanox生態，與原生組件同級別兼容 | 消除高端設備互連的隱性技術瓶頸 |
四、典型應用場景
這套200G轉雙100G的互連方案，已在多個高性能網絡場景落地：
● AI /機器學習集群：連接NVIDIA DGX系列服務器與Mellanox SN8700交換機，保障 GPU 間的無損高速數據交換；
● HPC超算中心：支撐氣象模擬、生物基因分析等超算任務的服務器與交換網絡骨干互連；
● 企業云數據中心：用于Spine-Leaf核心網絡層，或連接高性能存儲陣列，滿足超低延遲、高帶寬的傳輸需求。
五、總結與經驗分享
在Mellanox這類高端網絡生態中，線纜和光模塊絕非 “即插即用的通用配件”，其固件適配和信號調優直接決定了整個網絡的穩定性。本次方案的成功落地，核心在于針對生態的深度定制—— 既解決了原廠設備的校驗限制，又實現了速率拆分的精準信號匹配。
